ESF系列烛式过滤器

产品详情页
产品参数

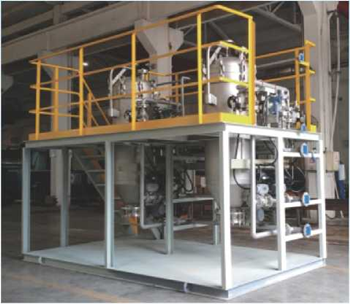

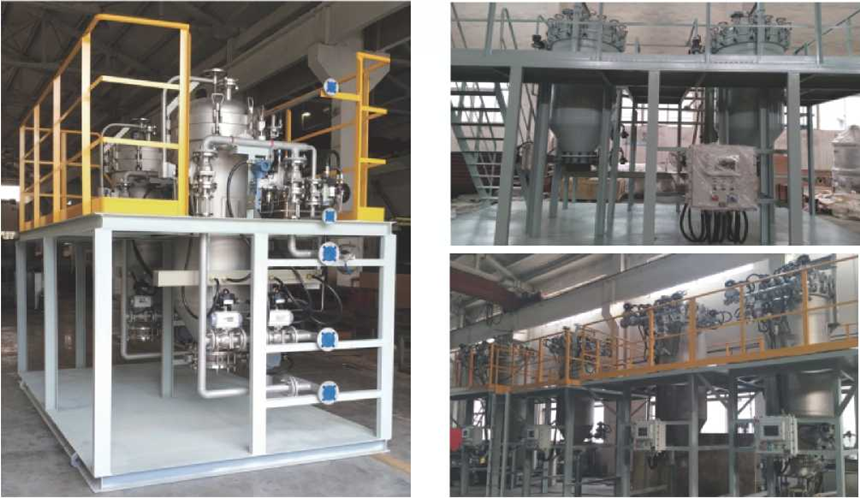

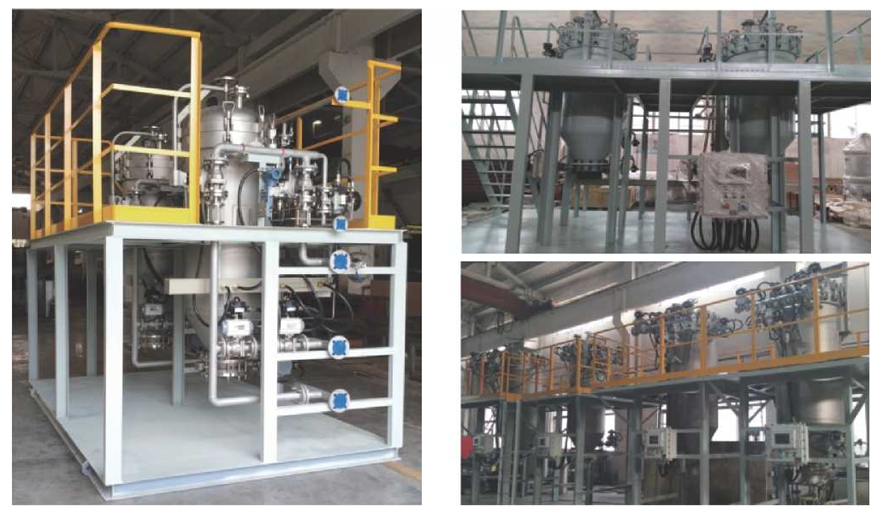

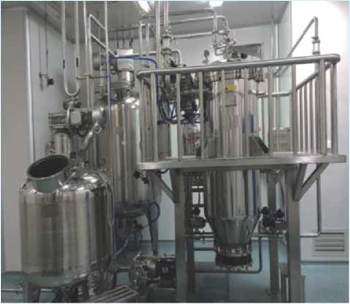

产品实拍

【产品说明】
烛式过滤器是一种固液分离的设备，使用梅花形骨架外套滤布，过滤后达到-定压差时，排空液体后，反吹卸除滤饼，梅花形骨架和滤布可重复使用。过滤器具有适用广，密闭运行,过滤面积大, 纳污能力强，滤饼易脱除，自动化运行的突出特点。
烛式过滤器具有高精度过滤、直接或预涂过滤、浆料浓缩、滤饼回收、滤饼洗涤五大功能，能够适用于高杂质含量、粘性液体、极高精度、高温等多种特殊过滤场合。如用做预涂式过滤，可选择助滤剂有活性炭、硅藻土、纤维素、珍珠岩等
过滤系统可由PLC控制，自动执行预涂、过滤、排渣、清洗等程序。多台过滤器可整合为一个大型过滤系统。

【适用领域】
生物医药工业泼酵液提取液、抗生素、抗菌素、链霉素、柠檬酸
化工行业:胺液、催化剂循环及回收、硫酸、多元醇、钛白粉、PTA颗粒、聚二醇、碳酸钾、环氧树脂、氯碱工业盐水精滤
食品炊料:苹果汁、葡萄汁、原糖浆、果葡糖浆、葡萄糖浆、蔗糖、啤酒、橄榄油、棕桐油、豆油、玉米油、明胶
金JI加工:清洗剂、煤焦油、机加冷却油、金属板箔轧制油、电镀液

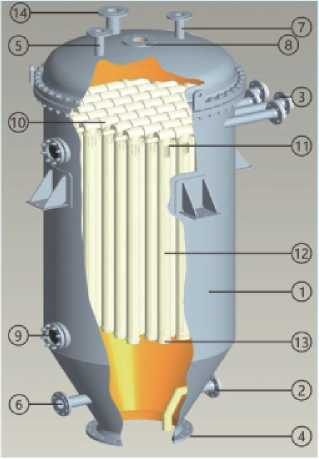

【结构小意图】
1. 过滤器壳体
2. 残液回流口
3. 清液出口
4. 卸渣口
5. 放空口
6物料进口
7. 压力表口
8. 清洗接口 (可选)
9视镜(可选)
10.汇集管
1L梅花型支撑管
12. 滤布
13. 卡箍
14. 正吹口

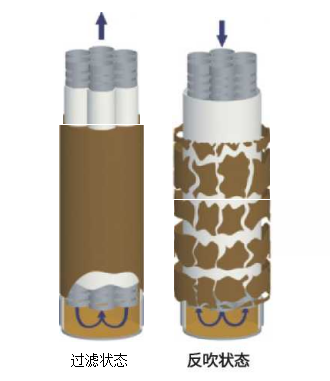

【梅花形骨架简介】
烛式过滤器的梅花形骨架，由六根冲孔管和中心一根升液管组成，界面呈现梅花形。
过滤时，滤布在液体流向和压力的作用下，紧贴骨架，当过滤进行到一定程度时，滤布内外差压达到设定值时，需要反吹。
反吹时，滤布被压缩气体反向吹扫，因滤布内外存在较大差压，反吹气体被濾布滤饼拦截，从而压力上升，当压力产生的作用于滤布的张力大于滤饼结构的强渡时，滤饼层也会在滤布膨胀的过程中破碎、掉落

【产品材质及技术参数】
壳体材质:CS、304、316L、CS喷涂F40
过滤面积(m2):0.9~60
骨架材质:304、316L、FRPP 滤布材质:PPxPTFE
滤芯精度(Rm): 0.5-25
工作压力(MPa):-0.1~2.5
工作温度也):0~200
反吹压力(MPa):0.3~0.6
反冲洗介质:压缩气体
分离效率:99.9%
设计标准:GB/T150-2011x HG/T21637-1991

【升液管简介】
烛式过滤器的梅花形骨架，由中间的升液管和周边的冲孔管组成，升液管的作用是将过滤器内的残液尽可能的多过滤，减少残液量，提高过滤分离效率。
提液管类似于吸管，可以将管道接触的液面以上的液体抽取。普通滤材无提液管，当液位降低到一定程度，压缩气体短路,滤芯内气体区域与压力高于滤后液，不再具有过滤残液的功能，并且底部的滤饼层因为没有压力进行附着, 会随着滤芯液体回流而分散，掉落。

【工作原理】

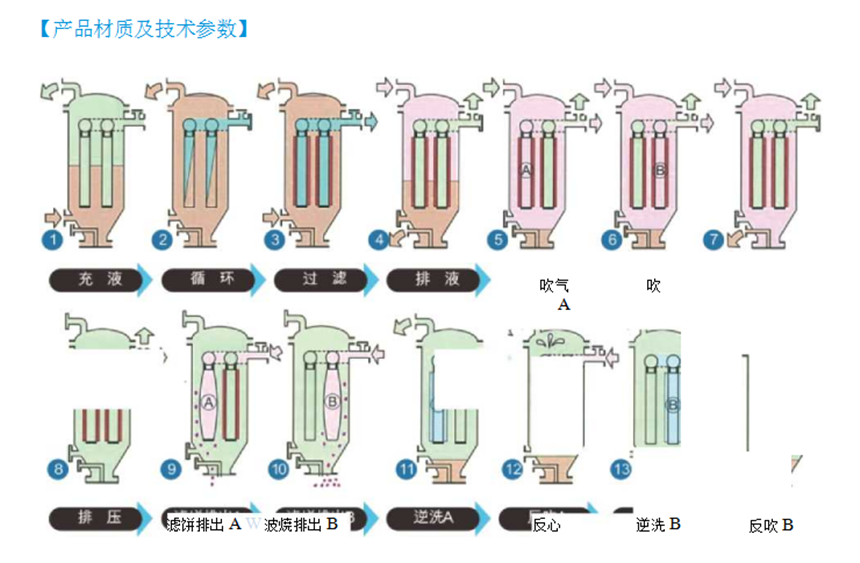

滤饼形成流程:物料从进液口进入过滤器内部，排尽设备内气体后，物料从滤布外向内过滤，粗颗粒被滤布拦截，透过滤布的液体从汇集管流出，切换阀门使滤后液回流至前端储罐,如此循环过滤一-段时间，使滤布表面形成滤饼层。因滤布为表层过滤，无法过滤低于过滤精度的颗粒，待粗颗粒形成滤饼层后，滤饼内颗粒搭建的过滤通道极细,达到设计精度要求。此过滤为深层过滤。若待过滤物料内颗粒均为超细颗粒,使用滤布无法形成有效的滤饼层，则需要添加助滤剂，形成滤饼层后，再进行精细过滤。
过濾流程:当滤饼形成流程进行到一定程度，观测到汇集管出口视镜内液体澄清满足要求时，打开清液出口阀，关闭回流阀，开始过滤流程。随着过滤的进行，滤饼厚度不断增加，滤饼内通道被极细颗粒填充,有效流通面积降低,压差增大，当压差增大到设定值时，需要进行反吹排渣的再生流程。
再生流程:当差压达到设定值时,可手动或通过PLC对过滤器开始反吹、再生流程。首先关闭过滤器进口阀，打开正吹阀，使过滤器内的残液通过升液管过滤排出，当出液口无液体排出时，打开残液回流阀，关闭清液出口阀，将残留的液体压回前端储罐。若要干燥滤饼,可打开清液出口阀用高温气体正吹。关闭正吹阀，打开卸料阀，打开反吹阀，依次打开汇集管支管阀门，压缩气体将滤布吹张开，将滤饼撑破掉落，反吹后关闭，再打开反吹，依次重复三次后，对下一-组进行反吹。所有支管都反吹后，反吹流程结束。

【五大功能】
宜接过泌
烛式过滤器使用的滤布,公称精度可达0.5微米，当流体内颗粒大于过滤精度时，可直接精细过滤。当较粗颗粒形成滤饼后,即可将更细的颗粒过滤去除。
预涂过滤
当流体内颗粒绝大部分为极细的颗粒时，无法在较短时间内形成有效滤饼。此时就需要添加硅藻土、珍珠岩等助濾剂,辅助形成滤饼，再进行精细过滤。助滤剂可通过设立预涂罐往流体管路中定量投加,亦可直接倒入物料储罐混合充分后随物料一起进入过滤器。
濾饼回收
烛式过滤器的梅花形骨架和滤布过滤的结构，可附着厚度较大的滤饼层，升液管的结构可将滤芯内的残液排尽，避免液体回流导致滤饼提前脱落。在容器内残液排干后排出较为干燥的滤饼，易回收。
烛式过滤器可以在不排出颗粒的情况下，周期性对滤布进行反吹,将滤饼脱除后继续过滤,不断增加过滤器内颗粒的浓度，达到一定浓度后，将浓缩后的物料排出。
源饼洗涤
在工艺需要对滤饼进行洗涤时，可利用过滤器内密闭的空间对滤饼进行洗涤。洗涤方式有两种：1、从进料口注入洗涤液，不排气，直接从过滤器出口排出,可保持滤饼受压不掉落。2、设备内设置喷淋雾化口，洗涤液从喷淋雾化口以雾状喷出，在正吹口气压的作用下从滤芯外向内透过，雾状的洗涤液均匀的散步在滤饼表面，并被滤饼捕捉，聚结后对濾饼洗涤，洗涤后的液体被气压吹进升液管排出。

【产品特点】
◎模块成套供货,减少现场施工
◎可配装差压仪表、自动阀、PLC控制系统,以实现自动控制和DCS远程控制。
◎多台设备并联，实现不断流过滤、泄渣
◎多种滤布可选，适用各种工况需求
◎滤芯使用寿命长、可选干燥和喷淋洗涤功能
◎可选卫生级抛光，满足医药食品要求
◎可选内喷涂F40,内部汇集管和骨架釆用FRPP 材质，满足腐蚀性工况。
◎过滤器壳体可按压力容器设计、制造和检验，并受特检院监检，质量保证。

【产品特点】
◎可按颗粒尺寸选用直接过滤、预涂过滤
◎PLC自动控制，自动预涂、过滤、反吹、泄渣等功能 ◎胜任高精度、高固含量（最高5%）、高粘性的工况 ◎多级别过滤精度，最高0.2微米
◎滤元分组设计,减少每次反吹耗气量，并可隔离损坏的滤元
◎滤元间距可调设计，以适应不同的滤饼厚度要求
◎密闭过滤，控制污染，适应强腐蚀，易挥发或危险液体
◎提供干燥设计,可回收较干燥的滤饼
◎提供尾料过滤和回流设计,无物料损失
◎主体为静态部件,动态反吹，低故障率,运行费用低

【产品材质及技术参数】
壳体材质:CS、304、316L、CS喷涂F40
过滤面积(m2):0.9~60
骨架材质:304、316L、FRPP 滤布材质:PPxPTFE
滤芯精度(Rm): 0.5-25
工作压力(MPa):-0.1~2.5
工作温度也):0~200
反吹压力(MPa):0.3~0.6
反冲洗介质:压缩气体
分离效率:99.9%

设计标准:GB/T150-2011x HG/T21637-1991
